| Porteros electronicós por linea telefonica | |||
|
|
|||
| Estas soluciones se extienden desde una unidad simple | |||
| con un unico boton PORTEL-P a una unidad mas | |||
| sofisticada con un teclado PORTE-T que permite l | |||
| lamadas a multiples extensiones o abrir la puerta | |||
| desde el portero mediante la introduccion de un codigo. | |||
| Todos los porteros automaticos de la serie PORTEL utilizan la ultima | |||
| tecnologia disponible en el mercado, con ensamblado en SMD y disponen | |||
| de un sistema de audio de alta calidad. | |||
| Estos equipos disponen de tres salidas independientes de contactos | |||
| accionadas por reles, protegidas con apagachispas. | |||
| Los equipos PORTEL analizan las señales de señalizacion de la central | |||
| tales como ( comunicando, ocupado, congestion en la linea ) y procede | |||
| al colgado del equipo, de manera automatica. | |||
| Practicamente todos los parametros de las unidades PORTEL son | |||
| programables por el usuario: | |||
| Tiempos de conversacion. | |||
| Tiempos de apertura de los reles. | |||
| Tiempo despues de ejecutar un a pertura. | |||
| Extensiones a las que llama. | |||
| Modo Dia/Noche. | |||
| Ajuste de los niveles: | |||
| Ajuste del nivel de audio (Altavoz) | |||
| Ajuste de la sensivilidad del microfono | |||
|
|
|||
| Los equipos PORTEL han sido diseñados para combinar | |||
| una buena presencia y un estilo sobrio en sus acabados. | |||
| Con un frontal de acero inoxidable de 2 mm de seccion dispone de un | |||
| teclado metalizado, antivandalico y anti humedad. | |||
| Indicacion luminosa del encendido y de la activacion de los Reles de salida. | |||
|
|
|||
| La parte posterior del equipo esta cubierta por una tapa | |||
| metalica con cierres de goma para mejorar la estanqueidad | |||
| La placa electronica del equipo es barnizada por las dos caras y sellados todos los | |||
| componentes subceptibles de ser atacados por corrosion, algo muy importante en | |||
| instalaciones cercanas a la costa. | |||
|
|
|||

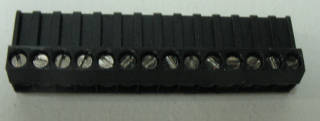

| Para facilitar el trabajo de los instaladores, el sistema de conexionado de los cables | |||
| de linea telefonica, alimentacion del equipo, y salidas de los reles se efectua mediante | |||
| una clema enchufable. | |||
 |
|||
|
|
|||
| Caracteristicas tecnicas. | |||
| Alimentation (Externa): 12V ac 1.6A | |||
| Voltage de la línea telefónica: 24-72V DC | |||
| Aislamiento colgado: 0-100V DC > 5MO | |||
| Capacidad del circuito de timbre: 0.47 µF ±10% | |||
| Impedancia en modo descolgado: 50V DC, 40V AC/25Hz>3000O | |||
| Señal de timbre detectable: 27-100 V AC/16-60 Hz | |||
| DC Resistencia (colgado): 24-66V DC 20-100mA 350O | |||
| Impedancia (colgado): 300-3400Hz 500-700O | |||
| Perdida de retorno: 300-3400Hz > 18dB | |||
| Corriente máxima de conmutación de los reles: 2A max | |||
| Potencia de salida audio: Regulable ajuste interno 0.5W max | |||
| Indicadores luminosos: Encendido y de operación | |||
| Teclado: Anti vandálico. | |||
| Dimensiones: | |||
| 19.4cm x 10.2cm 18.5cm x 9.5cm | |||
| Temperatura de trabajo: -20ºc to +50ºc | |||
| Conexiones exteriores (clemas): | |||
|
|
conexión de línea telefónica PBX | ||
| conexión de alimentación. | |||
| conexión de del pulsador de activación decerradura. | |||
| conexión de cerradura. | |||
| conexión de circuito auxiliar1. | |||
| conexión de circuito auxiliar2. | |||
|
|
|||
